Sechs Module, die integriert zusammenarbeiten, um die Rüstzeit von Formen, Stanzwerkzeugen und Vorrichtungen bei Spritzgussmaschinen, Pressen und Sondermaschinen zu reduzieren.
Die hydraulischen Spannelemente EF-310-HT verfügen über eine manuelle mechanische Verriegelung, die den Wechsel von Form, Stanzwerkzeug oder Vorrichtung ohne jegliches Werkzeug ermöglicht. Nach der Druckbeaufschlagung wird die Kontermutter manuell in die Verriegelungsposition gedreht — der Hydraulikdruck kann anschließend vollständig abgelassen werden, sodass die Spannelemente zu 100 % drucklos und sicherheitskonform bleiben.
Das mobile Hydraulikaggregat wandelt den werksseitigen Luftdruck über einen hydropneumatischen Booster in Hydraulikdruck von bis zu 300 bar um. Zwei Schnellkupplungsschläuche versorgen gleichzeitig die feste und die bewegliche Seite der Maschine — ein einziger Anschlusspunkt setzt alle verbundenen Spannelemente auf einmal unter Druck. Da das System nach der mechanischen Verriegelung drucklos arbeitet, reicht eine einzige Pumpe für bis zu 10 Maschinen.

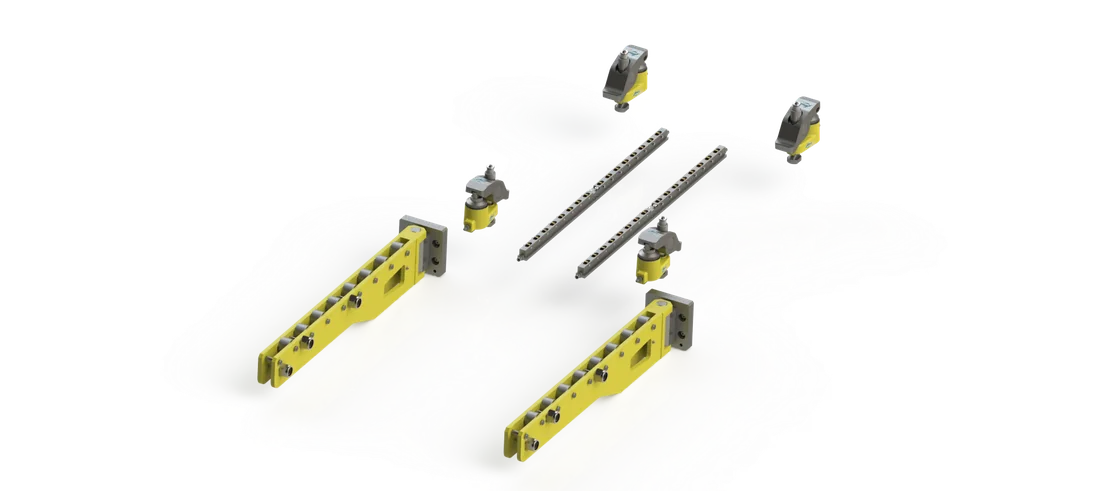

Die hydraulischen Rollenleisten werden paarweise in den Tischnuten der Maschine montiert und hydraulisch verbunden, betätigt über einen einzigen Befehl. In Ruheposition liegen sie vollständig in der Nut; bei Aktivierung heben sie sich um wenige Millimeter und ermöglichen das Verschieben von Formen und Vorrichtungen auf den Rollen — ohne manuelles Ziehen des Werkzeugs.
Die Rollenkonsolen werden neben der Maschine positioniert und setzen die Rollenbahn der Hydraulikleiste fort. Sie ermöglichen es, Form oder Vorrichtung sicher aus der Maschine zum Transportwagen zu verschieben — ohne Kran oder Gabelstapler bei jedem Wechsel.
Die Transportwagen übernehmen das Werkzeug direkt von der Konsole oder der Rollenleiste und ermöglichen den sicheren Transport zum Formenlager oder zur nächsten Maschine — und vervollständigen so den Schnellwechsel-Ablauf ohne manuelle Bewegung schwerer Lasten.
Nicht jede Maschine verfügt über eine T-Nut — viele Hersteller verwenden Bohrbilder nach Euromap-Norm. Für diese Fälle bietet Alles-Fix drei Lösungen: die Aufsatzplatte (an vorhandenen Bohrungen befestigt), die selbstzentrierende Formaufspannplatte (exklusiv für die Form, mit Abstützung der Komponenten) und das Kassetten-Spannsystem, das in an der Platte verschraubten Führungen gleitet.
Ein typisches Einführungspaket kombiniert die Systemmodule zu einer Gesamtlösung.
Unser Engineering-Team entwirft die Baugruppe maßgeschneidert — auch für Maschinen nach Euromap-Norm.
